BSC-CEI-BSW-BSWねじサイズまとめ|規格|インチ|英インチ

アメリカインチ系のねじは国内でもすぐに手に入るので問題ないのですが、英インチは国内入手性が悪く、英国に注文しても違うものが来たり、崩れている物が来たりしてがっかりすることが多い為、必要なものは自分で作るのですが、都度ハンドブックを見て規格を確認すのも手間なので、良く使うやつを表にまとめました。




BSC (British Standard Cycle)

ブリティッシュ　スタンダード　サイクル

基本プロパティはCEIと同じです。CEIを規格化した物がBSCとお考え頂いてOKです。振動に強くするためにピッチを細かくし、高トルクで締めあげれるよう通常の BSFより円筒部が太く設計されています。BSFの強化版ですね。ちなみにBSFは55°　BSWは60°です。

Angle of thread = 60°

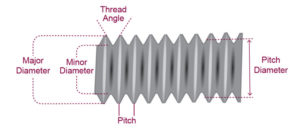

Diameter Threads Pitch Core
Diameter		 Tapping Drill Size
(Inches) per inch (Inch) (Inch) (Inch)
(mm)
0.125
1/8th		 40 Tpi 0.025 0.0984 ins 0.1004 inch
2.5mm
0.1563
5/32 		 32 Tpi 0.0312 0.1231 ins 0.126 inch
3.25mm
0.1875
3/16		 32 Tpi 0.0312 0.1542 ins 0.1562 inch
3.97mm
0.250
1/4		 26 Tpi 0.0385 0.2091 ins 0.2188 inch
5.56mm
0.281
9/32		 26 Tpi 0.0385 0.2403 ins 0.2441 inch
6.2 mm
0.3125
5/16		 26 Tpi 0.0385 0.2715 ins 0.2756 inch
7 mm
0.375
3/8		 26 Tpi 0.0385 0.334 ins 0.3368 inch
8.65 mm
0.4375
7/16		 26 Tpi 0.0385 0.3965 ins 0.3976 inch
10.1 mm
0.5
1/2		 26 Tpi 0.0385 0.4590 ins 0.4606 inch
11.7 mm
0.5625
9/16		 26 Tpi 0.0385 0.5215 ins 0.5156 (33/64) inch
13.1 mm
0.625
5/8		 26 Tpi 0.0385 0.5840 ins 0.5906 inch
15 mm
0.6875
11/16		 26 Tpi 0.0385 0.6465 ins 0.6496 inch
16.5 mm
1 inch 26 Tpi 0.0385 0.959 ins 0.9688 (31/32) inch
24.61.1 mm



CEI (Cycle Engineers Institute)

サイクル　エンジニア　インスティテュート

BSCの別の呼び名と思って頂いてOKです。1960年代後半までBSA系の車両で使われていたため、BSAのサービスマニュアルではCEIと表記されていますが、社外のマニュアルではBSCと表記されたり混乱します。1/4~1/2インチまでは26tpiが主です。スポークやニップルなどの微細部分には62tpiが使われています。イギリスの工業規格サイト情報によると、CEIは自転車モータサイクル向けにBSAが作った規格で、正式化されていないが、周りの会社が同調し流通したとのことでした。CEIを正式な規格化した物がBSCだそうです。

Angle of thread = 60°

Diameter Threads Pitch Core
Diameter		 Tapping Drill Size
(Inches) per inch (Inch) (Inch) (Inch)
(mm)
0.056 62 Tpi 0.0161  0.0388 ins 1mm 0.0394 inch
0.064 62 Tpi 0.0161 0.0468 ins 0.0469 inch (3/64)
0.072 62 Tpi 0.0161 0.0598 ins 0.0551 inch
1.4mm
0.080 62 Tpi 0.0161 0.0628 ins 0.0635 inch
1.6 mm
0.092 56 Tpi 0.0178 0.0729 ins 0.0728 inch
1.85mm
0.104 44 Tpi 0.0227  0.0798 ins 0.0807 inch
2.05mm
0.125
1/8th		 40 Tpi 0.025 0.0984 ins 0.1004 inch
2.5mm
0.154 40 Tpi 0.025 0.1274 ins 0.126 inch
3.25mm
0.175 32 Tpi 0.0312 0.1417 ins 0.126 inch
3.25mm
0.1875
3/16		 32 Tpi 0.0312 0.1542 ins 0.1562 inch
3.97mm
Diameter Threads Pitch Core
Diameter		 Tapping Drill Size
(Inches) per inch (Inch) (Inch) (Inch)
(mm)
0.250
1/4		 26 Tpi 0.0385 0.2091 ins 0.2188 inch
5.56mm
0.266 26 Tpi 0.0385 0.2280 ins 0.2283 inch
5.8 mm
0.281 26 Tpi 0.0385 _ ins 0.2441 inch
6.2 mm
0.3125
5/16		 26 Tpi 0.0385 0.2715 ins 0.2756 inch
7 mm
0.5625
9/16		 20 Tpi 0.05 0.498 ins 0.5156 (33/64) inch
13.1 mm
0.9675
9/16		 30 Tpi 0.033 0.954 ins _
1 inch 26 Tpi 0.0385 0.959 ins 0.9688 (31/32) inch
24.61.1 mm



BSW (British Standard Whitworth)

ブリティッシュ　スタンダード　ウィットワース

各メーカーが自由にねじを作った結果収拾がつかなくなり、18世紀中ごろに規格化されました。機織り機や大型スチーム機器などの大規模な機器向けに設計されており、当時は今よりも頭部が大きかったそうです。その後、BSFが規格化されましたが、BSWとBSFで円筒部径が同じにも関わらず、頭部のサイズが違い非効率的なため、頭部サイズはBSFサイズに統一化したそうです。

Angle of thread = 55°

Diameter Threads Pitch Core
Diameter		 Tapping Drill Size
(Inches) per inch (Inch) (Inch)  (Drill No)
(mm)
1/16 60 Tpi 0.0167 0.0411 ins Number Drill 56
(1.2 mm)
3/32 48 Tpi 0.0208 0.0672 ins Number Drill 49
(1.85 mm)
1/8 40 Tpi 0.025 0.093 ins Number Drill 39
(2.55 mm)
5/32 32 Tpi 0.0313 0.1162 ins Number Drill 30
(3.2 mm)
3/16 24 Tpi 0.0417 0.1341 ins Number Drill 26
(3.7 mm)
7/32 24 Tpi 0.0417 0.1654 ins Number Drill 16
(4.5 mm)
1/4 20 Tpi 0.05 0.186 ins Number Drill 9
(5.1 mm)
5/16 18 Tpi 0.0556 0.2413 ins Letter Drill F
(6.5 mm)
3/8 16 Tpi 0.0625 0.295 ins 5/16 inch
(7.94 mm)
7/16 14 Tpi 0.0714 0.3461 ins Letter Drill U
Diameter Threads Pitch Core
Diameter		 Tapping Drill Size
(Inches) per inch (Inch) (Inch)  (Drill No)
(mm)
1/2 12 Tpi 0.0833 0.3932 ins Letter Drill Z
(10.5 mm)
9/16 12 Tpi 0.0833 0.4557 ins 12.1 mm
5/8 11 Tpi 0.0909 0.5086 ins 13.5 mm
11/16 11 Tpi 0.0909 0.5711 ins 15 mm
3/4 10 Tpi 0.1 0.622 ins 41/64 inch
13/16 10 Tpi 0.1 0.6845 ins 18 mm
7/8 9 Tpi 0.1111 0.7328 ins 19.25 mm
15/16 9 Tpi 0.1111 0.7953 ins 20.75 mm
1 inch 8 Tpi 0.125 0.84 ins 22 mm

BSF (British Standard Fine)

ブリティッシュ スタンダード ファイン

1900年代初頭に規格化され色々なところで使用されています。American Unified Fine（UNF）と似ていますが、BSFの方が細かいです。

Angle of thread = 55°

Diameter Threads Pitch Core
Diameter		 Tapping Drill Size
(Inches) per inch (Inch) (Inch) (Inch)
(mm)
3/16 32 Tpi 0.0313 0.1475 ins 5/32 inch
(3.97 mm)
7/32 28 Tpi 0.0357 0.173 ins Number drill 15
(4.6 mm)
1/4 26 Tpi 0.0385 0.2008 ins Number drill 6
(5.3 mm)
5/16 22 Tpi 0.0455 0.2543 ins 17/64 inch
(6.75 mm)
3/8 20 Tpi 0.05 0.311 ins Letter drill P
(8.2 mm)
7/16 18 Tpi 0.0556 0.3663 ins 9.7 mm
(0.3819 inch)
1/2 16 Tpi 0.0625 0.42 ins 7/16 inch
(11.11 mm)
9/16 16 Tpi 0.0625 0.4825 ins 1/2 inch
(12.7 mm)
5/8 14 Tpi 0.0714 0.5336 ins

(0.5512 inch)

14mm
11/16 14 Tpi 0.0714 0.5961 ins

(0.6102 inch)

15.5 mm
3/4 12 Tpi 0.0833 0.6432 ins

(0.6594 inch)

16.75 mm
7/8 11 Tpi 0.0909 0.7586 ins

25/32 inch

(19.84 mm)
1 inch 10 Tpi 0.1 0.872 ins

(0.8957 inch)

22.75 mm
